ドラム式洗濯乾燥機 AQW-DX12R/AQW-DM12R/AQW-SD12R/AQW-DM10R

まっ直ぐドラムシリーズ
設置確認チェックポイント

Point 1 設置場所を確認

設置に十分なスペースは確保できますか?

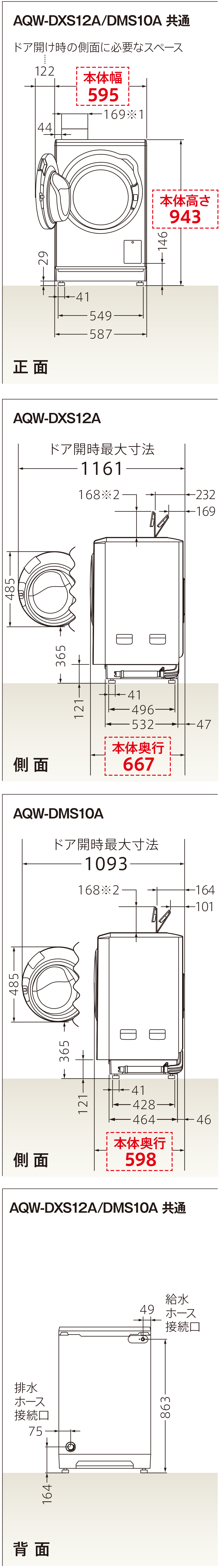

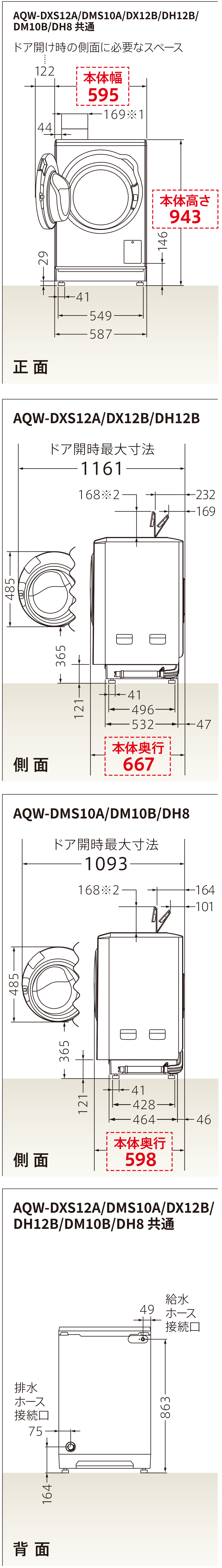

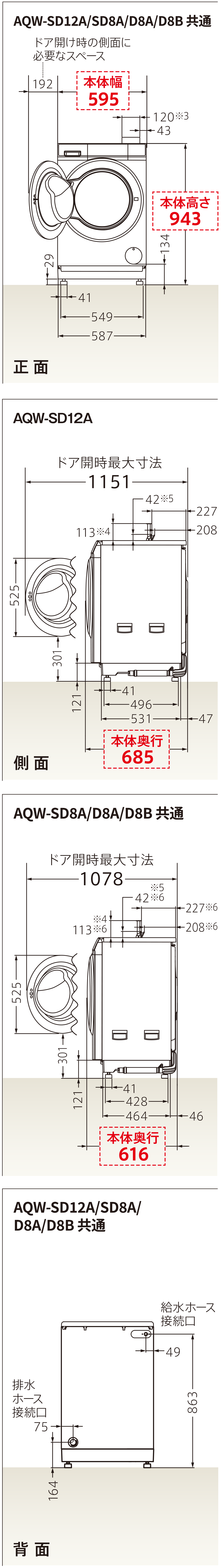

[ 外形寸法(単位:mm) ]

  • 図は左開きタイプ(-L)です。右開きタイプ(-R)はドアが開く方向が反対になります。
  • 【 】はAQW-SD12R-Lの場合です。

ドア開け時の側面に必要なスペース

  • ※1:乾燥補助フィルターカバーの幅
  • ※2:乾燥フィルター取り出し時
  • ※3:乾燥フィルターカバー開き時
  • ※4:付属の排水ジョイントホースを利用時の寸法です。排水ホース 直付けの場合、12kgタイプの奥行寸法は735mm、10kgタイプの奥行寸法は666mmとなります。

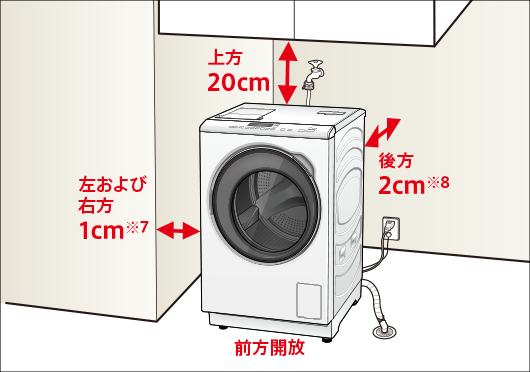

設置に必要な寸法の確認

前方を開放して、壁から下記の寸法以上離すことができるか確認してください。

  • *異常な振動や音を防ぐためです

真下排水の場合、排水ホース接続作業の為、排水口側は壁から8cm以上離してください。

  • *付属の排水ホースは1本、長さ100cmです。長さが足りない場合は、別売の排水ホース補修キットで延長してください。

離隔距離(消防法 基準適合 組込形)

場所 上方 左方 右方 後方 下方
距離 20cm 1cm※5 1cm※5 2cm※6 0cm
  • ※5:排水口側は、壁から8cm以上
  • ※6:天板からの距離

奥行きスリムに設置できる
排水ジョイントホース 標準付属

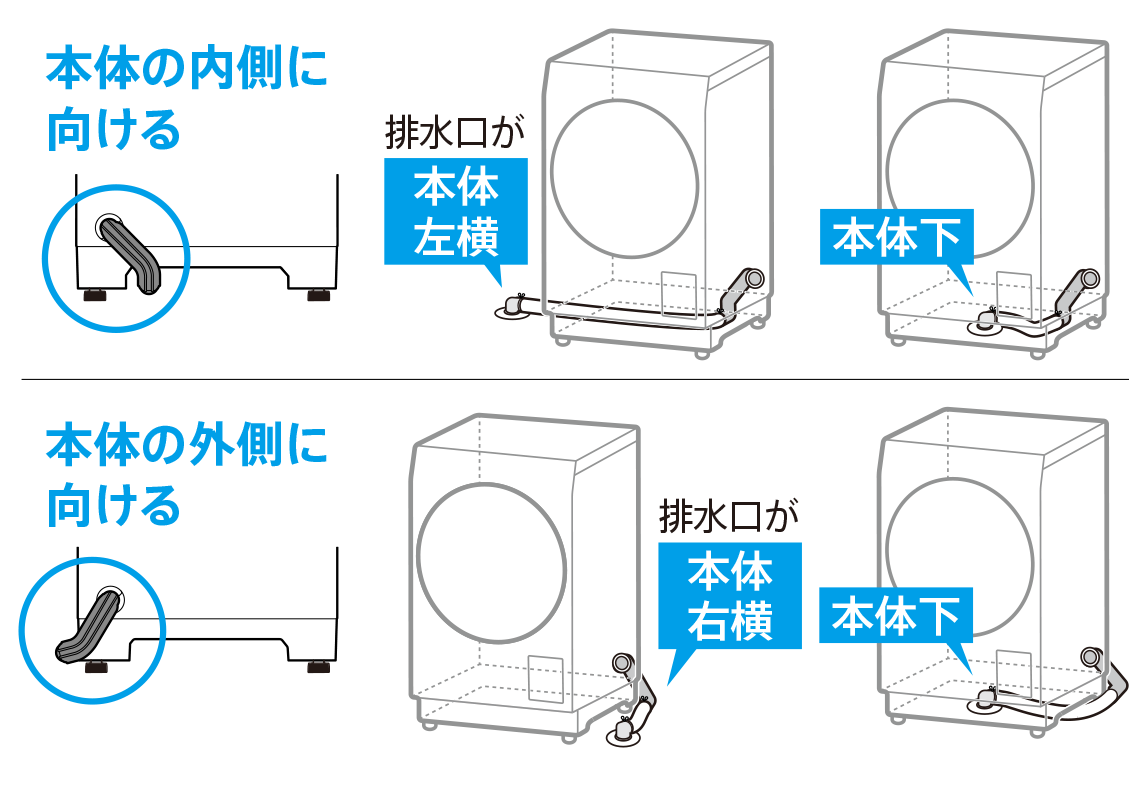

当社ドラム式洗濯乾燥機は、排水接続口が背面にあります。
付属の排水ジョイントホースを使うと、本体外形寸法から排水ホースがはみ出さずに、真下排水の設置ができます。また排水ホースを側面下に通して設置することもできます。

排水ホースの処理についてみる

Point 2 水栓の高さ、形状の確認

設置面から水栓までの高さをご確認ください。

イラストのような場合は、洗濯機を前や横に移動して、水栓から離して設置いただくか、別売部品壁ピタ水栓CB-L6が必要となります。

  • 別売部品L型給水ホースSWHOSE-L1を使用した場合は100cm以上。
  • 付属の給水ホースは1本、長さ150cmです。長さが足りない場合は、別売の給水 延長ホースをご使用ください。

水栓の形状を確認

Point 3 設置スペースの安全確認

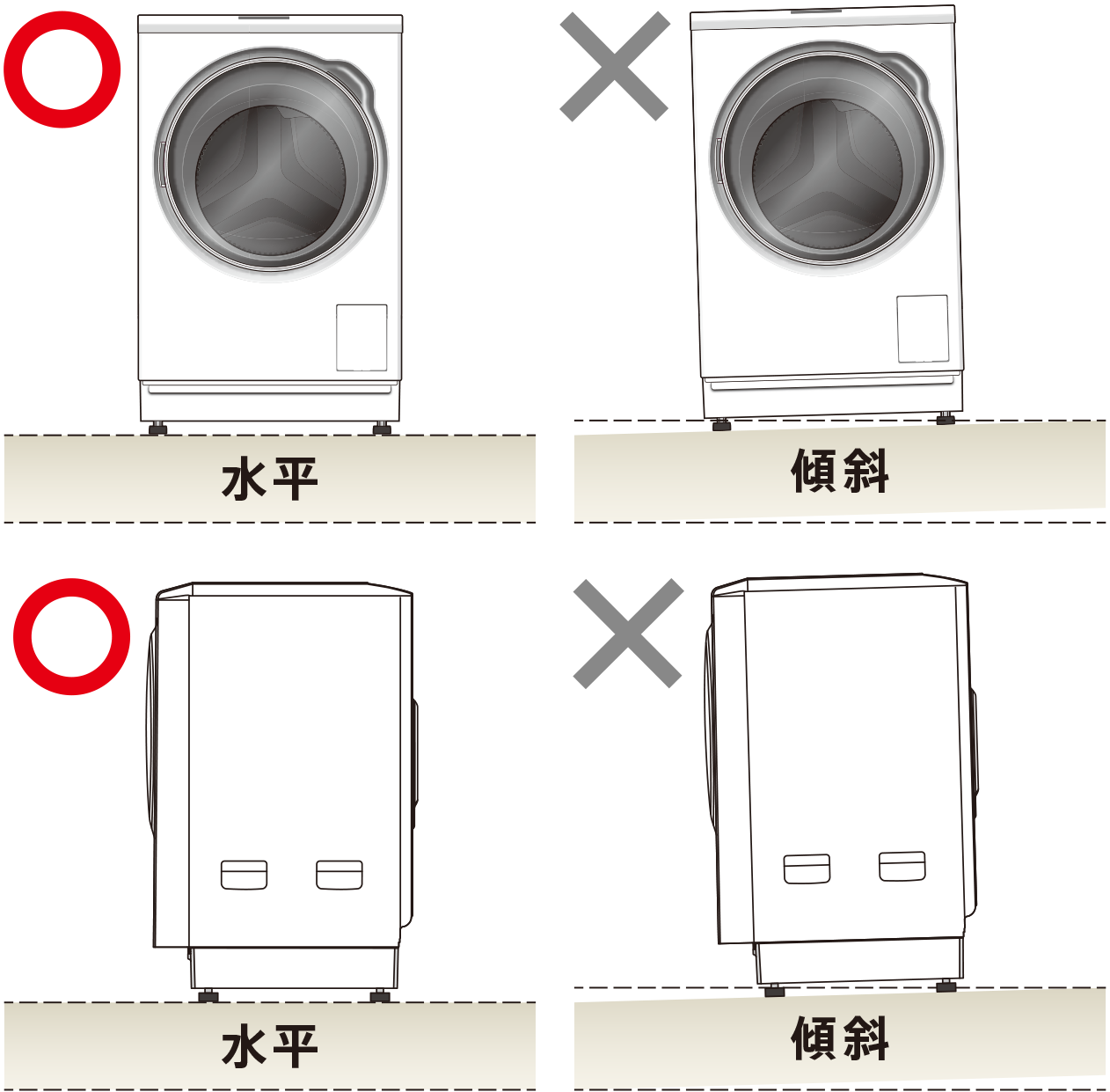

搬入場所がしっかりした 水平な床か確認してください。

水平に設置できていないと 本体の移動・異常振動・騒音・ 故障の原因になります。

  • *床全体が弱いときは、お買い上げの販売店にご相談ください。

防水パンを使用する場合は、サイズをご確認ください。

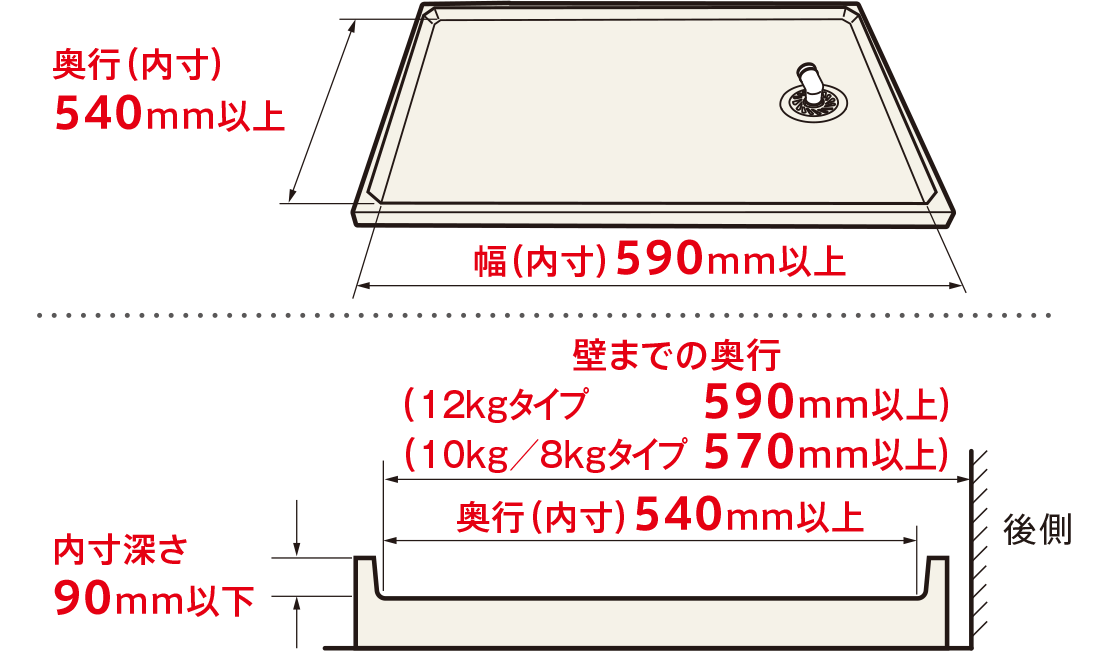

設置可能な防水パン寸法

脚上げ要否確認フローチャートをみる

補強板(別売)

床が弱いときに使用してください。
防水パンの大きさが幅640mmのときや防水パンがないときに使用してください。

【設置条件】
● 防水パンの縁の高さが水平であること。
● 防水パンとエルボの高さの差(a)が10mm以上あること。
● 防水パンの右側面に300mm以上の隙間があること。

詳しくはこちら

Point 4 搬入経路の確認

本体サイズが問題なく、搬入場所まで移動できるかご確認ください。

Check1エレベーター・玄関・洗面所までの扉は通りますか?

エレベーターの幅や高さは十分にありますか?
玄関を開けたときの幅や高さは十分にありますか?
室内ドアの幅や高さは十分にありますか?

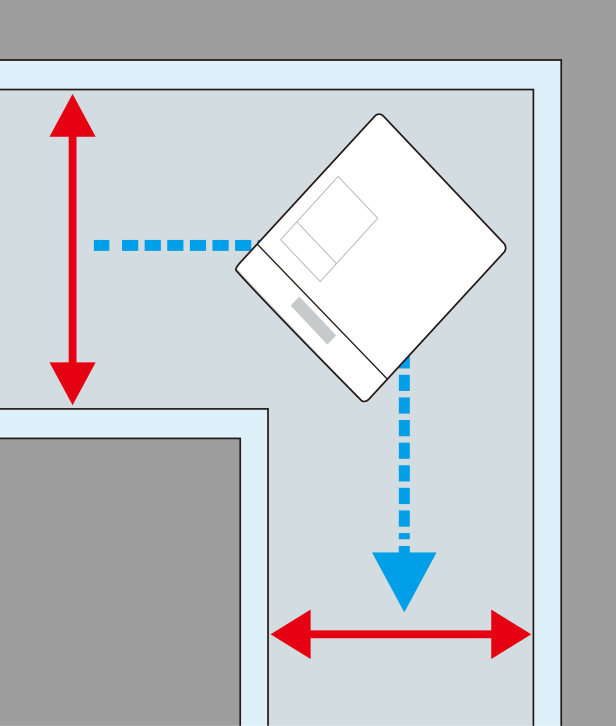

Check2廊下や曲がり角のスペースは十分にありますか?

〈上から見た図〉
玄関までに狭くなっているところはありませんか?
手すりやドアノブなど突起物が障害になっていませんか?

Check3階段の幅や高さ、踊り場のスペースは十分にありますか?

階段の幅・奥行は狭くありませんか?折り返し階段は、余裕のある踊り場ですか?

Check4らせん階段など、特殊な住居構造はありませんか?

※搬入できない場合がありますので、事前のご確認をお願いします。

脚上げ要否確認 フローチャート

脚上げに必要な別売り部品をみる

別売部品

脚上げが必要な時

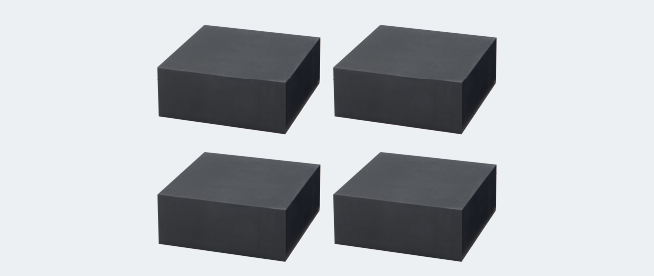

吸振機能付き高さ調整脚
HW-KYAKU-30 (4個入り)

設置と排水口のお手入れをサポート

寸法(1個当たり) 幅75×奥行75×高さ30(mm)
JANコード 4582678510396
希望小売価格 10,450円(税込)

吸振機能付き高さ調整脚
HW-KYAKU-10 (4個入り)

設置と排水口のお手入れをサポート

下面に両面テープ付 寸法(1個当たり)
幅75×奥行75×高さ10(mm)
JANコード 4582678510402
希望小売価格 4,400円(税込)
  • HW-KYAKU-10は、40mmに高さ 調整する場合に、HW-KYAKU-30と合わせてご使用ください。
  • HW-KYAKU-10のみでは使用しないでください。

ホース延長・固定

給水延長ホース
1m用 SWHOSE-EF1

給水ホースが短い場合、ワンタッチで取り付けできます

部品コード 3010327524900
希望小売価格 1,870円(税込)

排水ホース補修キット
排水ホースを延長するときに

長さ:1.34m
部品コード S114755
希望小売価格 1,870円(税込)

給水延長ホース
2m用 SWHOSE-EF2

給水ホースが短い場合、ワンタッチで取り付けできます

部品コード 3010327525000
希望小売価格 2,420円(税込)

給水延長ホース
3m用 SWHOSE-EF3

給水ホースが短い場合、ワンタッチで取り付けできます

部品コード 3010327525100
希望小売価格 2,860円(税込)

詳しくはこちら

L型給水延長ホース(SWHOSE-L1)

長さ:80cm
部品コード 3010327529800
希望小売価格 3,080円(税込)
詳しくはこちら

ホースバンド(エルボ固定用)

部品コード 3012334119900
希望小売価格 220円(税込)

水漏れ防止

壁ピタ水栓(CB-L6)
*水もれ防止機能付き

部品コード 3012345000100
希望小売価格 7,150円(税込)

その他、分岐水栓を数種準備しています。

給水栓ジョイント(CB-J6)
*水もれ防止機能付き

部品コード 3010347025000
希望小売価格 2,640円(税込)

●水栓形状によっては、取り付けできないものがあります。詳しくは、お買い上げの販売店にご相談ください。

その他

補強板(HW-K630)
床が弱いときに

幅630×奥行630×高さ21(mm)
部品コード 0530073036
希望小売価格 11,000円(税込)
*幅640mmの防水パンに対応

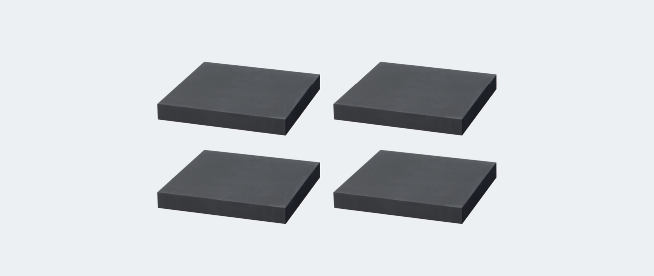

防振ゴムセット(4個入り)
床への振動や騒音を軽減するために使用します。

寸法(1個当たり): 幅70×奥行70×高さ10(mm)
部品コード 0530069349
希望小売価格 2,640円(税込)
